Kako biste izbjegli pogreške tijekom procesa sklapanja PCB-a, bitne su sljedeće točke.

Jedan. Ponudite proizvodne datoteke za potpunu izradu PCB-a proizvođaču

BOM popis

Gerber

Pnp datoteka

PCBA datoteka za testiranje

Dva. Proizvodnja PCB-a i nacrt sklopa

Specifikacija PCB gole ploče:

Bušenje rupe

Mapa rupa

Slojevi su složeni

Napomene (PCB materijal i debljina, težina bakra, tolerancije, završna obrada površine i posebni zahtjevi)

Upute za sastavljanje ploče:

Pregled sklopne ploče

Oblici komponenti

Bill of Materials

Mehanički dijelovi

Upute za sastavljanje

dodatne napomene

Prošireni prikaz presjeka

Lokacije identifikacijskih oznaka

Tri. Ispravan sklop PCB-a

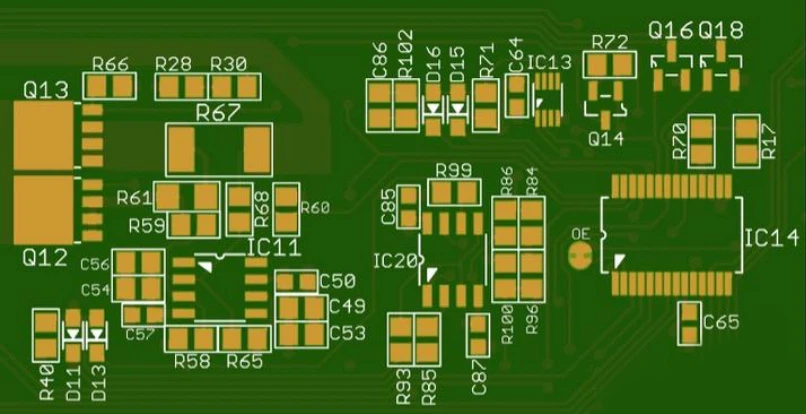

četiri. Provjerite je li sitotisak jasno vidljiv



Pregled sklopne ploče

Oblici komponenti

Bill of Materials

Mehanički dijelovi

Upute za sastavljanje

dodatne napomene

Prošireni prikaz presjeka

Lokacije identifikacijskih oznaka



Pet. Provjerite je li sitotisak jasno vidljiv

Šesto, identificirajte polaritet elektroničkih komponenti

Katoda i anoda su identificirane na komponentama kao što su elektrolitički kondenzatori, LED diode i ics



sedam. Izolirajte olovne i bezolovne elektroničke komponente

sedam. Razmak komponenti

Izbjegnite problem razmaka između komponenti tijekom sastavljanja



Osam.Velike komponente su ravnomjerno postavljene

Velike komponente postavljaju se ravnomjerno tako da se toplina može ravnomjerno rasporediti tijekom reflow lemljenja, a proizvođač PCBA će postaviti toplinsku krivulju reflow lemljenja.

Devet.DFMČek

Provjere dizajna za proizvodnost (DFM) mogu identificirati pogreške u dizajnu u ranoj fazi i spriječiti probleme kao što su popravci prerade u kasnijoj fazi
